Jei kada nors bandei lituoti su pigiu, nekokybišku lituokliu, žinai tą jausmą – alavas neina kaip reikia, jungtys atrodo lyg kramtytos, o po valandos darbo rezultatas verčia griebtis už galvos. Lituoklio stotelė nėra prabanga – tai įrankis, kuris iš esmės keičia darbą su elektronika. Ir ne, čia nekalbame apie profesionalias stoteles, kurios kainuoja kaip naudotas automobilis.

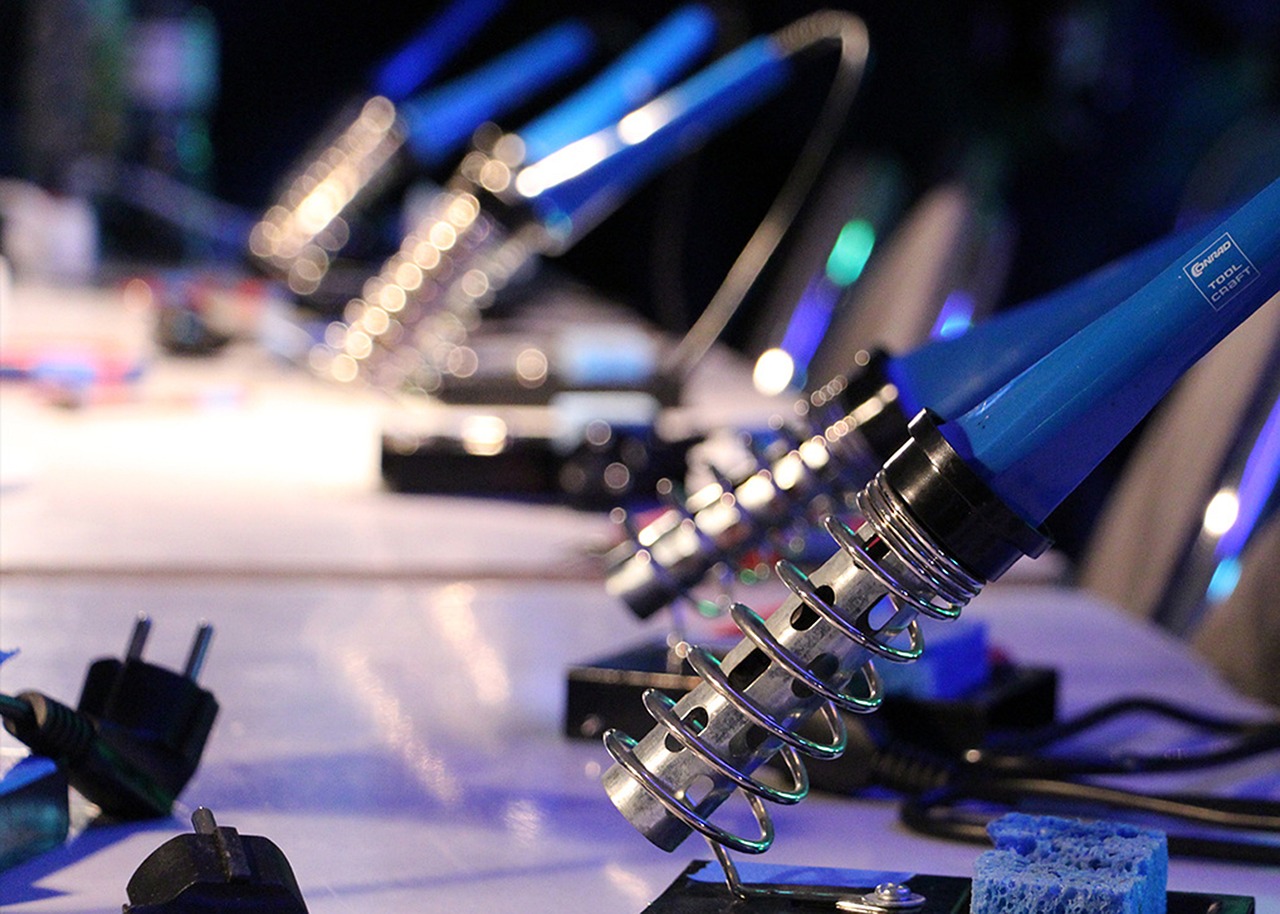

Kas iš tikrųjų yra lituoklio stotelė ir kodėl ji skiriasi nuo paprasto lituoklio
Paprastas lituoklis – tai iš esmės metalinis strypas su šildymo elementu viduje ir kištukas į rozetę. Kaitinasi iki kažkokios temperatūros, kurią dažniausiai gamina pats gamintojas ir apie kurią tu neturi jokios informacijos. Stotelė – visai kitas reikalas. Tai sistema, kurią sudaro valdymo blokas ir rankena su antgaliu. Valdymo blokas leidžia tiksliai nustatyti temperatūrą, dažniausiai su 1–5 laipsnių tikslumu, ir ją palaiko pastovią viso darbo metu.
Kodėl tai svarbu? Alavas lydosi skirtingose temperatūrose priklausomai nuo jo sudėties. Klasikinis Sn63/Pb37 (63% alavo, 37% švino) lydinys lydosi apie 183°C, o bešvinis SAC305 reikalauja maždaug 217–220°C. Jei lituoji per karštu antgaliu, degini fliusą per greitai, gali pažeisti komponentus ar net PCB tekstolitą. Per šaltu – gauni „šaltą” jungtį, kuri atrodo lyg matinė, o ne blizganti, ir laidžiai ji yra apgailėtina.
Stotelė šią problemą išsprendžia. Nustatai 350°C, ir ji ten lieka. Antgalis atšąla palietus didelę masę – stotelė tai jaučia ir greitai kompensuoja. Pigus lituoklis tiesiog toliau kaitinasi arba atšąla ir nebegrįžta į reikiamą temperatūrą taip greitai.
Kokios stotelės tinka namų meistrui – realus rinkos vaizdas
Rinka yra pilna visokių pasiūlymų, ir čia reikia šiek tiek orientuotis. Namų meistro segmente galima išskirti kelis aiškius lygius:
Biudžetinis segmentas (20–50 EUR): Čia dominuoja kinų gamintojai – Yihua, Bakon, įvairūs neturintys aiškaus prekės ženklo. Jie veikia, bet temperatūros tikslumas gali svyruoti ±10–20°C, o antgaliai dažnai keičiami tik tų pačių gamintojų modeliais. Jei lituoji retai ir dirbai su paprastomis grandinėmis, tai gali pakakti.
Vidutinis segmentas (50–150 EUR): Čia atsiranda tokie vardai kaip Hakko FX-888D klonas (arba pats originalas, kuris kainuoja apie 100–120 EUR), TS100/TS80P tipo stotelės, Pinecil. Šiame segmente jau gauni gerą temperatūros stabilumą, greito kaitinimo galimybę ir platesnį antgalių pasirinkimą.
Pusiau profesionalus segmentas (150–300 EUR): Weller WE1010, Hakko FX-888D originalas, JBC CD-2SQF. Čia jau kalbame apie tikrai gerą kokybę, ilgaamžiškumą ir puikų antgalių asortimentą. Namų meistrui tai gali būti per daug, bet jei dirbi su SMD komponentais, BGA, ar tiesiog nori geriausio – verta apsvarstyti.
TS100 ir Pinecil – kodėl visi apie juos kalba
Pastaraisiais metais technologijų entuziastų bendruomenėse labai populiarūs tapo kompaktiški lituokliai su integruotu valdymu – TS100 ir jo įpėdinis Pinecil. Tai iš esmės „vienas daiktas” – rankena, kurioje yra ir valdymo elektronika, ir ekranas, ir antgalis. Maitinimas per USB-C (Pinecil) arba DC lizdą (TS100).
Pinecil V2 kainuoja apie 25–30 USD tiesiogiai iš Pine64, ir tai yra vienas geriausių santykio kaina/kokybė pavyzdžių rinkoje. Jis kaitinasi iki darbinės temperatūros per 6–10 sekundžių, turi tikslų temperatūros valdymą, ir ant jo galima įdiegti alternatyvią programinę įrangą – IronOS, kuri suteikia dar daugiau nustatymų ir funkcijų.
Tačiau yra niuansų. Šie lituokliai reikalauja tinkamo maitinimo šaltinio. Pinecil geriausiai veikia su 20V USB-C PD maitinimo šaltiniu – tada gauni pilną 60W galią. Su 5V įkrovikliu jis veiks, bet kaitinsis lėčiau ir gali nepalaikyti temperatūros dirbant su didelėmis masėmis. TS100 reikia 12–24V DC šaltinio. Tai reiškia, kad perkant šiuos įrankius reikia atsižvelgti ir į maitinimo šaltinio kainą.
Antgaliai TS100/Pinecil tipo lituokliams yra TS tipo – jų yra dešimtys formų, ir juos lengva rasti. Rekomenduojama turėti bent kelis: smailų (TS-B2 arba TS-I) smulkiam SMD darbui ir platesnį (TS-D24 arba TS-K) didesnėms jungtims ir laidams.
Antgaliai – tai, apie ką dažnai pamiršta kalbėti
Lituoklio antgalis yra tas elementas, kuris tiesiogiai liečia darbą, ir jo pasirinkimas turi didžiulę įtaką rezultatui. Dauguma pradedančiųjų perka stotelę su vienu standartiniu antgaliu ir niekada nekeičia. Tai klaida.
Antgaliai skiriasi forma ir dydžiu:
- Smailus (pencil/conical): Tinka smulkiam darbui, SMD komponentams, bet turi mažą kontaktinę masę ir lėčiau perduoda šilumą. Naudoti su didelėmis jungtimis – kančia.
- Kalto formos (chisel/bevel): Universaliausias pasirinkimas. Platesnis kontaktas, geresnis šilumos perdavimas. 2–3mm kalto formos antgalis tinka 90% namų darbų.
- Mikro kaltas (micro bevel): Smulkiam SMD darbui, kai reikia tikslaus kontakto, bet vis tiek norisi geresnio šilumos perdavimo nei su smailiuoju.
- Hoof/gutter tipo: Atrodo kaip pasagos formos. Idealus „drag soldering” technikai – kai vilki antgalį per eilę SMD kontaktų iš karto.
Antgalių priežiūra yra atskira tema. Juos reikia reguliariai valyti – geriausia naudoti metalinę drožlių kamuolį (brass wool), o ne drėgną kempinę. Drėgna kempinė sukelia temperatūros šoką ir ilgainiui trumpina antgalio gyvenimą. Po darbo antgalį reikia „apsaugoti” – uždengti šviežiu alavu prieš išjungiant. Tai apsaugo paviršių nuo oksidacijos.
Jei antgalis pajuodęs ir alavas nebeguli ant jo – jis oksiduotas. Galima bandyti gelbėti su specialiu antgalių atnaujinimo pasta (tip tinner/activator), bet kartais paprasčiau nusipirkti naują. Kokybiški antgaliai Hakko ar Weller stotelėms kainuoja 5–15 EUR, o pigių kinų stotelių antgaliai – 1–3 EUR.
Temperatūros nustatymai – ne visada daugiau yra geriau
Viena dažniausių klaidų – lituoti per aukštoje temperatūroje. Logika atrodo paprasta: karščiau = greičiau lydosi = greičiau dirbu. Realybėje tai reiškia degintą fliusą, pažeistus komponentus ir trumpesnį antgalio gyvenimą.
Praktiniai temperatūros nustatymai:
- Švino alavas (Sn63/Pb37): 300–340°C yra geras darbo diapazonas. Pradėk nuo 320°C ir koreguok.
- Bešvinis alavas (SAC305): 350–380°C. Bešvinis alavas yra kaprizingesnis, reikalauja aukštesnės temperatūros ir geresnio fliuso.
- SMD komponentai: Kuo mažesnis komponentas, tuo svarbesnis greitis, o ne temperatūra. 320–340°C su greitu prisilietimu geriau nei 280°C su ilgu kontaktu.
- Stori laidai ir didelės jungtys: Čia gali reikėti 360–380°C, bet tik su kokybiška stotelė, kuri gali palaikyti temperatūrą.
Svarbu suprasti, kad temperatūra ant antgalio ir temperatūra jungtyje – skirtingi dalykai. Jei antgalis per mažas arba oksiduotas, šiluma nepereina efektyviai, ir net 400°C ant antgalio gali neduoti norimo rezultato. Sprendimas – tinkamas antgalis ir švarūs paviršiai, o ne dar aukštesnė temperatūra.
Papildoma įranga, kuri iš tikrųjų praverčia
Lituoklio stotelė yra tik pradžia. Yra keletas papildomų dalykų, kurie gerokai palengvina darbą ir pagerina rezultatą:
Fliusas: Tai cheminė medžiaga, kuri valo paviršius nuo oksidų ir padeda alavo tekėjimui. Dauguma alavo vielos jau turi fliuso šerdį viduje, bet papildomas fliusas (dažniausiai pasta arba rašiklio formos) labai padeda dirbant su SMD komponentais ar atnaujinant senas jungtis. Rekomenduojamas neutralus (no-clean) fliusas – jis nereikalauja plovimo po darbo.
Desolderavimo siurblys arba desolderavimo viela: Kai reikia pašalinti alavas. Siurblys (solder sucker) – mechaninis įrankis, kuris vienu paspaudimu įsiurbia išlydytą alavas. Desolderavimo viela (solder wick) – varinė pinta viela su fliusu, kuri kapiliarinio efekto dėka įsiurbia alavas. Abu turi savo privalumų; geriausia turėti abu.
Trečioji ranka arba PCB laikiklis: Lituoti laikant plokštę viena ranka, lituoklį kita ir dar bandant pridėti alavas – akrobatika. Geras PCB laikiklis arba „trečioji ranka” su krokodilų spaustukai keičia situaciją iš esmės. Yra ir sudėtingesnių variantų – sukamieji laikikliai, kurie leidžia pasukti plokštę bet kokiu kampu.
Dūmų ištraukėjas: Lituojant išsiskiria dūmai, kurie nėra sveiki kvėpuoti ilgą laiką. Paprastas stalinis ventiliatorius su aktyvuotos anglies filtru kainuoja 20–40 EUR ir yra verta investicija, jei lituoji reguliariai.
Multimetras su diodų tikrinimo funkcija: Techiškai ne lituoklio priedas, bet be jo sunku patikrinti, ar jungtis tikrai gerai. Ir dar – termometras su termopara leidžia patikrinti, ar tavo stotelė rodo teisingą temperatūrą. Pigios stotelės kartais rodo 350°C, kai iš tikrųjų yra 310°C arba 390°C.
Kai stotelė nusipirkta – kaip pradėti teisingai
Gavai naują stotelę. Ką daryti pirmiausia? Keletas praktinių žingsnių, kurie padės išvengti dažniausių klaidų:
Pirma, patikrink antgalį. Nauji antgaliai dažnai turi apsauginį dangtelį arba gamyklinę apsaugą – pašalink ją. Pirmą kartą įkaitink antgalį iki ~300°C ir iš karto uždengk šviežiu alavu. Tai vadinamas „tinning” – antgalio padengimas alavu prieš darbą.
Antra, išbandyk ant nenaudojamos plokštės arba paprastų laidų. Pajusk, kaip alavas teka, kiek laiko reikia palaikyti kontaktą. Geras lituojimas – tai 1–3 sekundžių kontaktas, po kurio alavas pats išteka ir sudaro blizgančią, lygiakraštę jungtį.
Trečia, išmok atpažinti blogą jungtį. „Šalta” jungtis atrodo matinė, gali būti šiurkšti. „Perdegusi” jungtis – alavas išsiliejo per plačiai, gali būti tamsūs dėmės aplink. Gera jungtis – blizganti, lygi, aiškiai matomi laidininko kontūrai po alavo sluoksniu.
Ketvirta, nepamiršk valyti antgalio reguliariai darbo metu. Kas kelios minutės – šluostelėk per žalvarinę drožlių kamuolį. Jei antgalis pajuodęs – tai oksidas, ir jis trukdo šilumos perdavimui.
Kai lituoklis tampa tikru draugu, o ne kančia
Lituoklio stotelė namų meistrui – tai ne tik apie geresnę įrangą. Tai apie tai, kad darbas su elektronika nustoja būti frustruojantis ir tampa tikrai malonus. Kai žinai, kad tavo įrankis veikia taip, kaip turi veikti, gali susikoncentruoti į patį darbą – grandinės supratimą, komponentų parinkimą, problemų sprendimą.
Pradedantiesiems rekomenduočiau Pinecil V2 su tinkamu USB-C PD maitinimo šaltiniu – tai šiandien geriausias kainos ir kokybės santykis. Jei nori ko nors labiau tradicinio ir patikimo, Hakko FX-888D (originalas, ne klonas) yra investicija, kuri tarnaus dešimtmečius. Weller WE1010 – taip pat puikus pasirinkimas su plačiu antgalių asortimentu.
Svarbiausia – nepirkti pačios pigiausios stotelės vien dėl kainos. 20 EUR stotelė, kuri nelaiko temperatūros ir su kuria negauni gerų jungtinų, atgrasys nuo lituojimo greičiau nei bet kas kitas. Geriau sutaupyti šiek tiek ilgiau ir nusipirkti ką nors, kas iš tikrųjų veikia. Lituojimas su kokybiška stotelė ir tinkamais antgaliais yra visai kita patirtis – ir tai yra patirtis, dėl kurios verta.
